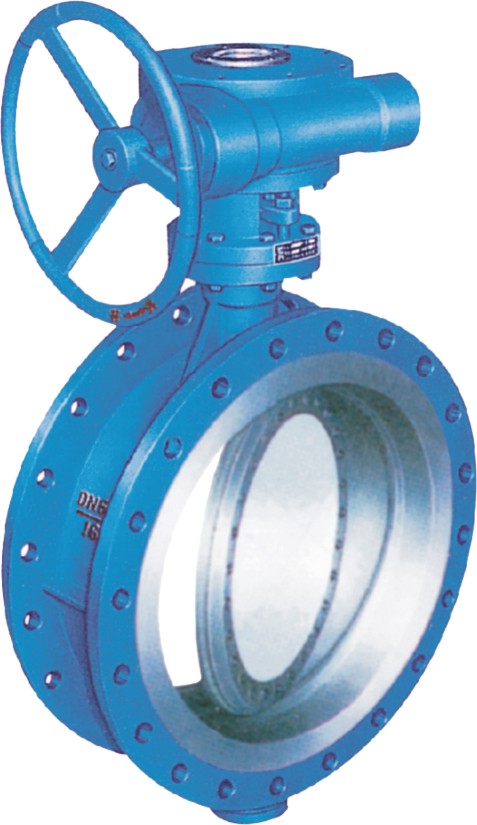

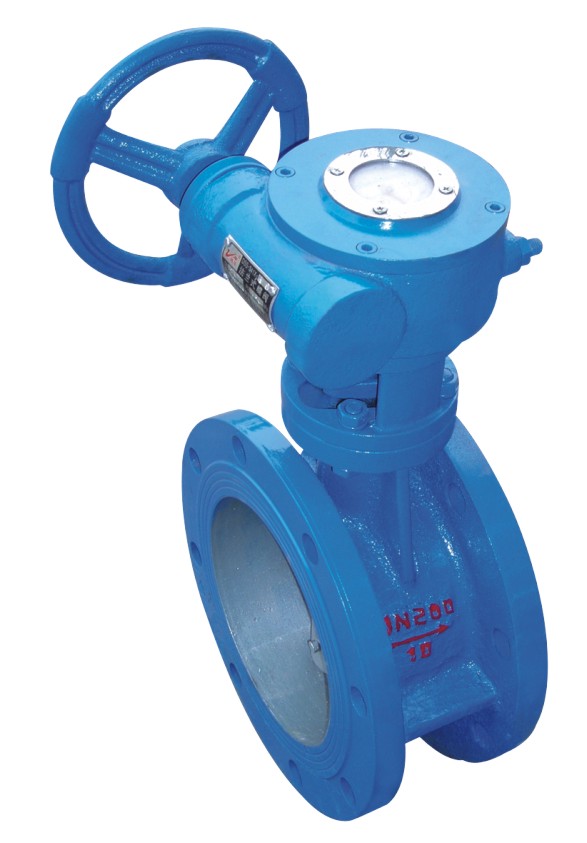

雙偏心軟密閘閥D3/6/941X-10/16/25

雙偏心軟密閘閥D3/6/941X-10/16/25

三偏心軟密閘D3/6/943H-06/10/16/25/40

三偏心軟密閘D3/6/943H-06/10/16/25/40

用途
◎蝶閥廣泛用于市政自來水管網、冷卻水系統、水力發電系統、污水處理廠、引水工程、化工、冶煉等給排水和發電系統，適用于原水、清水、腐蝕性的氣體、液體及多相流體介質，起調節、截斷或止回功能。
◎采用二偏心或三偏心結構的蝶閥適用工況為單向密封，一般地，應按標示的方向安裝；若密封工況為雙向，請在訂貨合同中注明，或改用中線蝶閥。

產品特性

◎閥板采用流線型設計，大口徑蝶閥采用桁架結構，產品剛性好，過流量大，流阻小，重量輕，安裝調試方便。

◎二偏心設計合理，在閥門開啟一定角度后(角度大小與口徑相關)，密封副完全脫開，減少了密封副的摩擦，啟閉省力，且使閥門具有水力自閉功能，壓力越高密封越嚴密。蝶板密封圈具有一定的彈性補償能力，對局部磨損不敏感，密封可靠。

◎軟密封蝶閥的密封圈采用優質耐油丁腈橡膠及三元乙丙橡膠，硬度合適，彈性好，抗老化、抗撕裂性能強，本公司承諾絕不使用再生橡膠。

◎金屬硬密封蝶閥采用三偏心設計，采用專用工裝加工成型的傾斜非對稱橢圓密封面，確保密封副瞬間的接觸和脫離，能越關越緊而永不會關過頭，密封副之間無摩擦，以膨脹的方式實現密封，當密封副出現少量磨損時只需再關緊一點點又可以實現可靠密封。

◎填料處帶有窗口，可以在不拆卸閥門的情況下，在線緊固或更換填料。填料采用多道成型V形組合圈自密封結構，提高了軸密封的可靠性。

◎采用無油自潤滑軸承，承載能力高，摩擦系數少。

◎閥軸末端裝有止推軸承，無論臥裝還是立裝，蝶板都不會竄動，軸向密封可靠。

技術參數

◎公稱通徑：50mm~5000mm

◎公稱壓力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa

◎試驗壓力：

    殼體1.5×PN MPa

    密封1.1×PN MPa

◎適用溫度：

    軟密封≤80℃

    硬密封≤400℃

◎適用介質：水、油、空氣、弱腐蝕性介質等(介質類型請在合同中注明)

◎流阻系數：最小0.1

◎泄漏量：軟密封為零，硬密封達B級以上

◎電動(氣動)蝶閥開/關閥時間： 10秒～90秒(與閥門通徑、電裝型號相關)。
