　　1、閥體 2、下軸套 3、閥座 4、球冠 5、下閥軸

　　6、偏心半球 7、上閥軸 8、上軸套 9、密封圈 10、閥蓋

　　用途

　　本閥門通常應用于石油、化工、冶金、電力、供水等低、中壓管路，主要作為切斷閥使用。

　　特點

　　◎采用全通徑結構，閥芯為半球形，流通面積大，流阻低，節能效果明顯。同時密封面不被直接沖刷，使用壽命長。

　　◎上裝式結構，可在線維修。

　　◎開啟時球冠具有與閥體密封面漸近功能，能有效切除結垢與雜物，實現可靠密封。

　　◎偏心結構，開啟時球冠快速脫離閥體密封面，摩擦距離短，關閉時球冠迅速進入閥體密封面，越關越緊，磨損少。

　　主密封采用國內獨創的可調節結構(專利)，并輔以先進的工藝手段，硬密封泄漏量可達到B級標準(國標)，長期使用，密封副磨損后，通過調

　　節閥座，使之重新達到良好的密封。

　　主要技術參數v

　　◎公稱通徑：DN200~DN2500

　　◎公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa

　　◎介質溫度：0～80℃

　　◎適用介質：清水、原水、海水、污水、弱酸弱堿等液體、漿液、含微小固體顆粒液體等

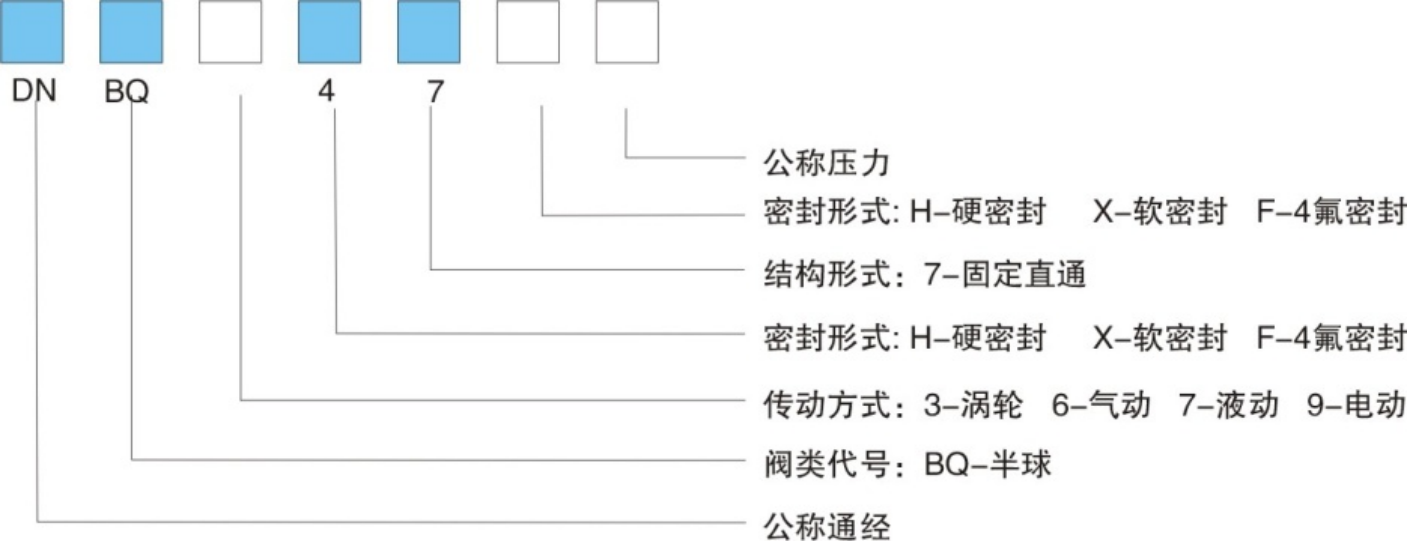

　　型號編制及說明

　　結構尺寸表
